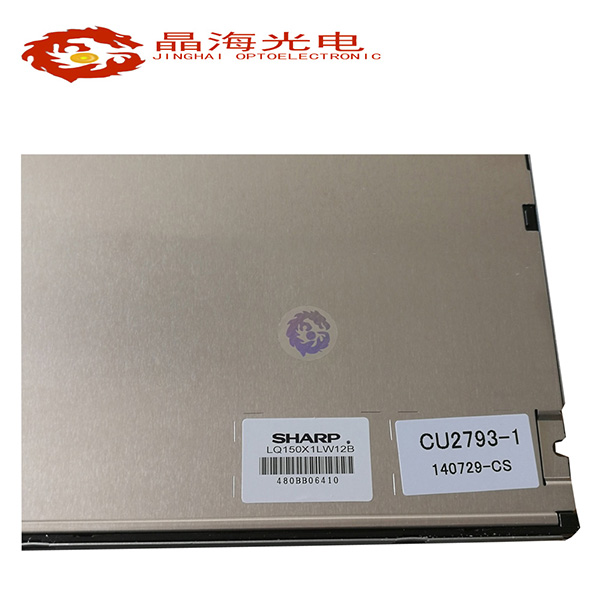

一：夏普液晶屏LQ150X1LW12B 基本参数
制造商(Productor)：夏普/SHARP
产品型号(MODEL)：LQ150X1LW12B
屏尺寸(Size)：15.0"
分辨率(Resolution)：1024×768
分辨率简称(Resolution Name)：XGA
显示比例(Display scale)：4:3
像素排列(Pixel Arrangement)：RGB垂直条状
点距(Pixel Pitch)：0.099×0.297 mm
产品组成(Panel Composition)： 液晶屏
面板类型(Technology)：a-Si TFT-LCD
主要用途(Applications)：【工业】
显著特征(Panel Features)：【雾面】, 【翻转显示】, 【广视角】, 【白光LED】, 【自带LED驱动】
二：夏普液晶屏LQ150X1LW12B光电参数
显示模式(Display mode)：ASV，常黑显示，透射式
亮度(Luminance)： 350 nits
对比度(Contrast Ratio)：1000:1
颜色(Color)： 16.2M
响应时间(Response)： 30 ms
可视角度(Viewing Angle)： 85/85/85/85(上/下/左/右)
最佳视角(The Best View)： 上下左右对称
白场色度(White Field Chroma)： X:0.295; Y:0.325
白场变动(White Field Dynamic)： 1.33 (5 points)
扫描频率(Scanning Frequency)： 60Hz
反转扫描(Reverse Scan)： 翻转 (180°)
信号类型大类(The kind of Singnal)： LVDS
接口类型(Interface)： LVDS
信号接口定义(Singnal Interface Definition)： LVDS-20P1C8B-010G
驱屏电压(Drive-screen voltage)： 3.3V
面板输入电流(Input Current)： 360mA
信号接口类型(Kind of Singnal Interface)： 端子
信号接口品牌(Brand of Singnal Interface)： JST
信号接口型号(Model of Singnal Interface)： DF14H-20P-1.25H(56)
信号接口脚距(Pitch of Singnal Interface)： 1 mm
信号接口脚数(Pin of Singnal Interface)： 6 pins
三：夏普液晶屏LQ150X1LW12B结构参数
工作温度(Operation Temperature)： 0 °C ~ 65 °C
存储温度(Storage Temperature)： -25°C ~ 65°C
表面处理(Surface Technology)： 雾面，Hard coating (3H)
显示区域(Active Area)： 304.1×228.1 mm
可视区域(Display Area)： 307.2×231.1
外形尺寸(Outline)： 331.60× 254.76×6.00 mm
触摸屏(Touch Panel)： 无
灯管位置(Lamp Position)： 侧入式光源
背光类型(Backlight)： WLED
背光寿命(Life Time of Lamp)： 70K Hours
内置灯管驱动器(Driver of Backlight)： 含LED驱动模块
背光接口类型(Kind of Backlight Interface)： 端子
背光接口品牌(Brand of Backlight Interface)： JST
背光接口型号(Model of Backlight Interface)： SM06B-SHLS-TF
背光接口数量(Quantity of Backlight Interface)： 1 pcs
背光接口脚距(Pitch of Backlight Interface)： 1.0 mm mm
背光接口定义(Backlight Interface Define )： LVDS-20P1C8B-010G
四：夏普液晶屏LQ150X1LW12B包装及生产状态
每箱数量(Quantity Per Box)： 10 pcs
包装箱尺寸(Size of the Box)： 450×312×406 mm (长×宽×高)
包装箱毛重(G.W. of the Box)： 10.5 Kg
