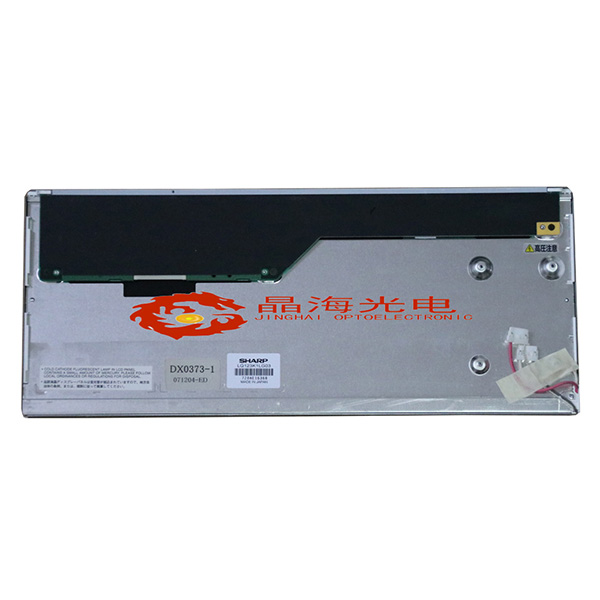

夏普LCD液晶屏-型号LQ123K1LG03-产品应用工业车载
品牌： 夏普
液晶屏型号：LQ123K1LG03
工作温度：0 ~ 75 °C
存储温度：-30 ~ 75 °C
抗振性能：
生产状况：量产中
订购热线：
0755-29176253
一：夏普液晶模组LQ123K1LG03 应用特征
制 造 商：SHARP
型 号：LQ123K1LG03
类 型：a-Si TFT-LCD , 液晶模组
工作温度：0 ~ 75 °C
存储温度：-30 ~ 75 °C
二：夏普液晶模组LQ123K1LG03 结构特征
对角尺寸 : 12.3 inch
像素数量：1280(RGB)×480 , DVGA
像素排列：RGB垂直条状
点间距(H×V)：0.076×0.228 mm
像素间距(H×V)：0.228×0.228 mm
显示区域(H×V)：291.84×109.44 mm
开口区域(H×V)：295×113.4 mm
外观尺寸(H×V)：312.4×130.4 mm
外观厚度：26.4 (Max.) mm
物理形状：平面矩形
宽高比(H:V)：8:3
风景肖像：风景模式
重 量：530±40g
表面处理：雾面，Hard coating (3H)
三：夏普液晶模组LQ123K1LG03 光学特征
显示亮度：330 cd/m2 (Typ.)
显示模式：TN，常白显示，透射式
对 比 度：400:1 (Typ.) (透射)
推荐视角：6 o'clock
可视角度：65/65/50/60 (Typ.)(CR≥10)
响应时间：35 (Typ.)(Tr+Td); 10 (Typ.)(G to G) (ms)
色 域：72% NTSC (CIE1931)
支持颜色：16.2M (6-bit + FRC)
白色坐标：Wx:0.313; Wy:0.329
亮度均匀性：1.33 (Max.)(9 points)
夏普液晶模组LQ123K1LG03电子特征
翻转扫描：翻转 (水平/垂直)
功率总耗：14.7W (Typ.)
四：夏普液晶模组LQ123K1LG03 光源特征
光源类型：CCFL
位置：侧入式光源
寿命(小时)：50K(Min.)
数量：2 pcs
形状：直条
品牌：日压端子
型号：S6B-ZR-SM4A-TF(LF)(SN)
数量：1 pcs
脚数：6 pins
脚 间 距：1.5 mm
输入电压：12.0V (Typ.)
输入电流：1.1/1.65A (Typ./Max.)
五：夏普液晶模组LQ123K1LG03 信号特征
输入电压：3.3V (Typ.)
输入电流：450/530mA (Typ./Max.)
信号类型：LVDS (1 ch, 8-bit)
物理类型：端子
接口详情:品牌-广濑电机
型 号：DF14H-20P-1.25H(56)
数 量：1 pcs
脚 数：20 pins
脚 间 距：1.25 mm
脚 定 义：LVDS-20P1C8B-010G
六：夏普液晶模组LQ123K1LG03 包装特征
数量：20 pcs / 箱
重量：13.0 Kgs
尺寸：724×650×203 mm (L×W×H)
